危険物梱包容器（UNカートン）
Packaging Creative Solution
パッケージングクリエイティブ・ソリューション
危険物梱包容器
（UNカートン）
危険物を輸出する場合に必要とされる国連の認定番号を取得した、11Gのトライウォール・パックと4Gのバイウォール・パックをご用意しています。
こんなお客さまに
危険物を安全安心に
送りたい。
送りたい。
国連の認可を受けた危険物国際輸送を採用したい。
コストも考慮したい。
特長
国連（UN）認定。トライウォール輸出用
危険物梱包容器（日本製）
国連が管理する危険物輸送の安全基準
危険物の輸送については、国連が危険物国際輸送に関し包装基準を設け、この基準に合格することが定められおり、合格した物品・包装のみが輸送許可される仕組みとなっています。
国連は、危険物の種類を番号で表示（国連番号）し、其の危険物包装に使用される包装容器及び適正包装試験基準を定め、また許可された包装容器に国連が定めたマークを表示することで始めて輸送許可が得られます。
11Gトライウォール・パックと4Gバイウォール・パックをご用意
トライウォールの11G（IBC容器）トライウォール・パックと4G（小型容器）バイウォール・パックは高い危険性を有するものを入れる事が可能な「容器等級I（表示記号X）」で外販可能な容器として認可を受けています。
箱の側面には国連の認可マークおよび認可番号が印刷されていますので、「危険物容器検査証」は必要ありません。
規格に基づいた仕様となりますので、まずはご相談ください。
＞UN Tri-Wall Pak 11G/X （ファイバーボード）
＞UN Bi-Wall Pak 4G/X （ファイバーボード）
UN Tri-Wall Pak
UN トライウォール・パック 11G/X
商品名
｢国連認定11G/X UN トライウォール・パック｣
用 途
｢国連認定11G/X UN トライウォール・パック｣は、梱包規定のある ｢危険物｣や｢その他の物品梱包・輸送｣のために、
国際規則に従って製造・製作された梱包ボックスです。
認 定
｢国連認定11G/X UN トライウォール・パック｣は、国際連合の認定を日本にて受けています。
ケース側面には、下記の国連認可マークおよび認識番号が印刷されていますので、危険物容器検査証は不要となります。
|
UN/11G/X/_ /J/HK/TW-1Y/1800/500 ＊_部分は、製造年 |
材 料

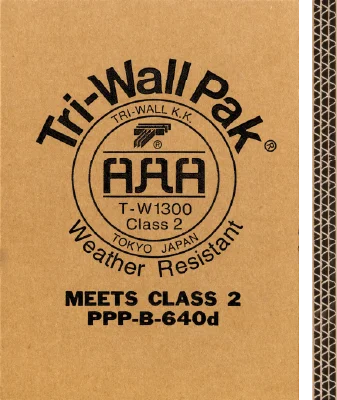

Tri-Wall社製 Tri-Wall 1300G（Triple-wall corrugated fiber-board）
サイズ
| 品名 | 認定記号 | 内寸法(mm) |
最大許容総重量(kg) 容器質量含む |
|---|---|---|---|
| T-W 13G RSC-1Y | UN/11G/X/—/J/HK/TW-1Y/1800/500 | 914×914×914 | 500 |
梱包仕上図
（外寸法:944×944×974）
ケースフラップの反発が強い為、補強テープ等で部分仮止めしてから、
クロステープ【75ｍｍ幅：耐水性強粘着黒色】にて、上図のように、H貼りにて天部・底部を封緘すること。
19ｍｍ巾エステルバンドで井の字掛けすること。
参考：木製パレット（外寸：950×950×120）
上板 950×85×20 ７枚 / 桁材 950×85×80 ３本 / 下板 950×85×20 ３枚
ご注意
- 国連認定 11G/X UN Tri-Wall Pakは、国際規則 梱包仕上図（外寸法：944×944×974）・軍規格などの各種規則・規格に従ってご利用下さい。
- ご提供させていただくのは外装ケースのみです。パレット、内袋、吸収緩衝材、テープ、バンドなどは含まれていません。
- 本製品は規格特例取得のため、管理規則等が異なり納入・使用状況の管理、ロット毎の梱包、状況報告・写真による報告等が義務付けされております。大変お手数をおかけいたしますが、規則遵守の為に御協力いただけますようよろしくお願い申し上げます。
オプション
- 木製パレット、ラベル、内袋、吸収・緩衝材（バーミキュライト）等の各種副資材、社名、内容物の表示等の印刷（ロット50ケース以上）などのご相談はお気軽にお問い合わせ下さい。
UN Bi-Wall Pak
UN バイウォール・パック 4G/X
商品名
｢国連認定4G/X UN バイウォール・パック｣
用 途
｢国連認定4G/X UN バイウォール・パック｣は、梱包規定のある ｢危険物｣や｢その他の物品梱包・輸送｣のために、
国際規則に従って製造・製作された梱包ボックスです。
認 定
｢国連認定4G/X UN バイウォール・パック｣は、国際連合の認定を日本にて受けています。
ケース側面には、下記の国連認可マークおよび認識番号が印刷されていますので、危険物容器検査証は不要となります。
|
UN/4G/X22/S/—/J/HK/TW UN/4G/X30/S/—/J/HK/TW UN/4G/X33/S/—/J/HK/TW ＊_部分は、製造年 |
材 料

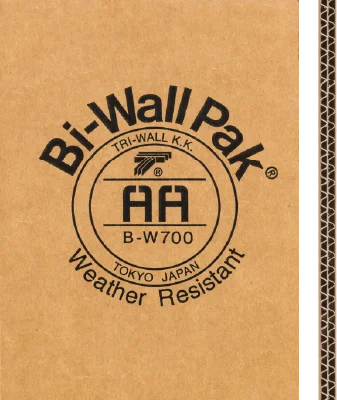

Tri-Wall社製 Bi-Wall 700G（Triple-wall corrugated fiber-board）
サイズ
| 品名 | 認定記号 | 内寸法(mm) |
最大許容総重量(kg) 容器質量含む |
|---|---|---|---|
| B-W 07G RSC 22 | UN/4G/X22/S/—/J/HK/TW | 310×310×300 | 22 |
| B-W 07G RSC 30 | UN/4G/X30/S/—/J/HK/TW | 360×360×360 | 30 |
| B-W 07G RSC 33 | UN/4G/X33/S/—/J/HK/TW | 435×321×318 | 33 |
梱包仕上図
（外寸法:455×341×358）
ex:B-W 07G RSC 33
クロステープ【75ｍｍ幅：耐水性強粘着黒色】にて、上図のように H 張り、天・底部を封緘すること。
容器質量：1.9kg
ご注意
- 国連認定 4G/X UN Bi-Wall Pak は、国際規則 梱包仕上図（外寸法：455×341×358）・軍規格などの各種規則・規格に従ってご利用下さい。
- 御提供させていただくのは外装ケースのみです。内袋・吸収緩衝材等は含まれておりません。
- 本製品は規格特例取得のため、管理規則等が異なり納入・使用状況の管理、ロット毎の梱包、状況報告・写真による報告等が義務付けされております。大変お手数をおかけいたしますが、規則遵守の為に御協力いただけますようよろしくお願い申し上げます。
オプション
- ラベル、内袋、吸収・緩衝材（バーミキュライト）等の各種副資材、社名、内容物の表示等の印刷（ロット150ケース以上）などのご相談はお気軽にお問い合わせ下さい。
